Toepassing van de voeding controlesysteem van het brandbestrijdingsmateriaal in een industriezoneproject in Suzhou

【Abstracte】 het AFPM100/B1-controlemateriaal een aan de muur bevestigde structuur goedkeurt, keurt een gecentraliseerd en modulair ontwerp goed, en heeft de kenmerken van sterke functies en flexibele montages. Het systeem keurt een computer van de 8 duim industriële tablet goed, keurt het systeem van Windonws goed XP, en kan AFPM100-de machtscontrolesoftware van het brandbeveiligingmateriaal steunen. De printer kan alle alarm, fouten en diverse verrichtingen van de Chinees karakterinformatie van het systeem drukken, en heeft veelvoudige functies zoals beheer, het bekijken, alarmeren, die etc. drukken.

GB28184-2011 „heeft het de voeding controlesysteem van het Brandbestrijdingsmateriaal“ duidelijk het de voeding controlesysteem van het brandbestrijdingsmateriaal in de verordeningen van de de bouwbrandbeveiliging, omvat en verplicht de basisfuncties van het de voeding controlesysteem van het brandbestrijdingsmateriaal bepaald. Daarom verklaart dit artikel het toepassingsgebied en functies van het voeding controlesysteem voor brandbestrijdingsmateriaal.

[Sleutelwoorden]: AFPM100/B1; de macht van het brandbestrijdingsmateriaal controlemateriaal; AFPM3-2AVM

0. Voorwoord

Met de snelle ontwikkeling van de maatschappij, zijn er meer en meer moderne gebouwen op grote schaal, publiek die plaatsen en prima high-rise gebouwen verzamelen. De vuurleidingsruimte controleert het het automatische alarmsysteem, het automatische nevelsysteem, brandongeval het uitzenden systeem, het de rookpreventie en uitlaatsysteem, de Verrichting van veelvoudige systemen zoals gas brandblussysteem, het brandkraansysteem, het noodverlichtingsysteem, enz. Of het brandalarmsysteem in de vuurleidingsruimte en het verwante materiaal van de brandbestrijdingsaaneenschakeling kan normaal werken hangt van de werkende staat van de voeding van het brandbestrijdingsmateriaal af. Daarom in het geval van een brand, als de voeding van brandbestrijdingsmateriaal niet betrouwbaar en stabiel kan werken, de brandbestrijdingsfaciliteiten die heel wat geld hebben geïnvesteerd kunnen vergeefs zijn. De laatste jaren, zijn de defecten van het brandbestrijdingsmateriaal toe te schrijven aan de onbeheerste voeding die van brandbestrijdingsmateriaal, tot brand uitspreidende ongevallen leiden gemeenschappelijk geweest.

1. Projectinleiding

Een industrieterrein in Suzhou is een strategisch nieuw de industrieproject van de Gemeentelijke Overheid van Suzhou. Het is een nadrukkamp voor ondernemersondernemingen en de grote nieuwe industrieën, en een nieuw ondernemers cultureel de industriepark.

1.1 gebruikersbehoeften

①De functie van controlerende gastheer voor voeding van brandbestrijdingsmateriaal

l het controlemateriaal het signaal van het controlealarm van de de macht van het brandbestrijdingsmateriaal ontvangen controledetector, en correcte en lichte alarmsignalen sturen binnen 10s om op de alarmpositie te wijzen, de alarmtijd zou moeten kunnen tonen, en het houden tot de fout wordt geëlimineerd.

l met geluiddemper en van de geluiddemperaanwijzing functie wordt uitgerust, wanneer er een alarm of een mislukking zijn, het correcte signaal kan aan output worden hersteld, die voor zuiveren en onderhoud dat het ter plaatse geschikt is

②Controlefunctie

l het controlemateriaal minstens twee niveaus van verrichting zou moeten hebben. De plichtsambtenaar mag slechts de correcte van de alarmsignaal en vraag informatie elimineren. De sleutel of het wachtwoord zou moeten worden gebruikt om het verrichtingsniveau boven de exploitant in te gaan. De sleutel of het wachtwoord wordt gebruikt om het hoge verrichtingsniveau in te gaan kan worden gebruikt om het lage die verrichtingsniveau in te gaan, maar de sleutel of het wachtwoord wordt gebruikt om het lage verrichtingsniveau in te gaan kan niet worden gebruikt om het hoge verrichtingsniveau in te gaan dat.

③Gemakkelijk te werken en te handhaven

l de verrichtingspagina een grafische weergavemodus, die intuïtief het het werk statuut van de voeding van elk brandbestrijdingsmateriaal toont, de verrichtingsinterface goedkeurt is eenvoudig en geschikt, stelt de software stabiel in werking en betrouwbaar, en heeft goede scalability en houdbaarheid.

2. Inleiding aan de Toepassingsproducten van het Gebiedsproject

2.1 AFPM100/B1

AFPM100/B1 de voeding controlesysteem van het brandbestrijdingsmateriaal

Het AFPM-de machts controlesysteem van het brandbestrijdingsmateriaal is een van de computermeting en controle systeem dat controle integreert, alarm en beheer onafhankelijk ontwikkeld door Acrel. Dit systeem kan wijd op intelligente gebouwen, high-rise flats, hotels, restaurants, commerciële gebouwen, industriële en mijnbouwondernemingen, petrochemische stoffen, cultuur, onderwijs, gezondheid, financiën, telecommunicaties en andere die gebieden (hierna worden gebruikt naar zoals monitors worden doorverwezen). De AFPM100/B1-monitor van de de voedingstatus van het brandbestrijdingsmateriaal is de kern van het AFPM-de voeding controlesysteem van het brandbestrijdingsmateriaal. De AFPM100/B1-monitor wordt aangesloten aan veelvoudige sensoren door twee bussen om een verdeeld de voeding controlesysteem van het brandbestrijdingsmateriaal te vormen, dat het het werk statuut van de belangrijkste en reservevoedingen van het brandbestrijdingsmateriaal in realtime controleert. De monitor keurt een gecentraliseerd en modulair ontwerp goed en is uitgerust met sensoren, en de monitor, opslag, analyseert informations zoals verrichtingsinformatie, de informatie van het foutenalarm van het voltage, stroom, schakelaarstatus van brandmateriaal, zodat het voor gebruikers geschikt kan zijn te controleren en te leiden. Niet alleen dat de monitor kan de gegevens van de voeding ook verzamelen en tonen van brandbestrijdingsmateriaal door human-computer interactieinterface, met functies zoals beheer, bekijkend, alarmerend, en drukkend. Dit materiaal heeft redelijke structuur, hoge betrouwbaarheid, sterke functie, geschikt onderhoud, hoge kostenprestaties, vriendschappelijke systeeminterface, gemakkelijk te leren en te gebruiken.

Het AFPM-de machts controlesysteem van het brandbestrijdingsmateriaal is samengesteld uit AFPM100/B1-de macht van het brandbestrijdingsmateriaal controlemateriaal, voltage/huidige sensoren, AKH-reeks huidige transformatoren en andere toebehoren. Elk apparaat van het systeem wordt aangesloten door twee bussen, en de bouw en de bedrading zijn eenvoudig en geschikt.

2.2 AFPM100/B1

AFPM100/B1 de voeding van het brandbestrijdingsmateriaal controlemateriaal

2.2.1Panel componentenlay-out en functiebeschrijving

1. Het lopende (groene) indicatorlicht, het licht is altijd wanneer de monitor loopt

2. (Het groene) licht van de machtsindicator, wanneer de voeding normaal is, is het indicatorlicht altijd, en het flitsen wanneer de belangrijkste en reservemacht ontbreekt

3. (Het groene) licht van de stilteindicator, wanneer de monitor in stiltestaat is, zal het indicatorlicht zijn, anders zal het niet omhoog aansteken

4. (De gele) indicator van de systeemmislukking, wanneer het monitorsysteem ontbreekt, de indicatorlichten

5. Andere (gele) lichten van de foutenindicator, wanneer de monitor andere foutensignalen ontvangt, omhoog aan steekt de indicator

6. (Zwarte) het terugstellenknoop om het systeem terug te stellen

2.2.2 technische parameter

AFPM100/B1

2.2.3Internal eind bedradingslijst

Bedradingsterminals voor machts controlesysteem van brandbestrijdingsmateriaal

Lijst 2 interne de bedradingslijst van AFPM100/B1

2.3 AFPM3-2AVM-type voltagesensor

2.3.1 productverschijning

2.3.2The-functie van AFPM3-2AVM-de sensor van het reeksvoltage:

De sensor heeft 2 functies in drie stadia van de voltageopsporing;

l de sensor steunt de functie van de het signaalinput van de 2 kanaalaaneenschakeling (2-kanaal passieve droge contactinput, inputwijze: ingebouwde voeding);

l de sensorsteunen 1 functie van de relaisoutput, de contactcapaciteit AC220V/1A, DC30V/1A is;

l de sensor heeft veelvoudige beschermingsfuncties zoals overvoltage, undervoltage, en fout;

l de sensor heeft een functie van de gebeurtenisopslag, die de tijd, het type, en de parameters van het alarm kan registreren, en de situatie ter plaatse volgens het alarmverslag kan analyseren;

l Communicatie methode: twee-bus mededeling.

2.3.3 technische parameter

2.4 akh-0,66 I-type huidige transformator

2.4.1 productverschijning

3 gebiedstoepassing

3.1System netwerkdiagram

3.2 de lopende interface van de systeemsoftware

    Hoofdinterface van systeemverrichting                 Voorwaarde controleinterface

Bevat drie delen: „het gebied van de softwaretitel“, „het gebied van de functielijst“, en „het gebied van de paginavertoning“. U kunt elke verwante functieinterface ingaan door de knoop in het „gebied van de functielijst te klikken“.

Het wordt gebruikt om parameters intern, de statusparameters van de maatregelenparameter, en ver versiealarm te plaatsen of het controleapparaat op deze interface te openen en te sluiten.

         De interface van de apparatenopsporing                             Logboekregistratieinterface

Deze opsporingsfunctie is een verrichtingsfunctie die door „beheerders“ en „exploitanten“ kan worden uitgevoerd, en voor materiaal self-checking en handopsporing van indicatorlichten op het paneel van het controlesysteem hoofdzakelijk gebruikt.

In deze interface, kan de gebruiker de verslagen van het overeenkomstige alarm of actietype in om het even welke periode vragen, en alle niveaus van verrichtingsgezag kunnen de informatie van deze interface bekijken.

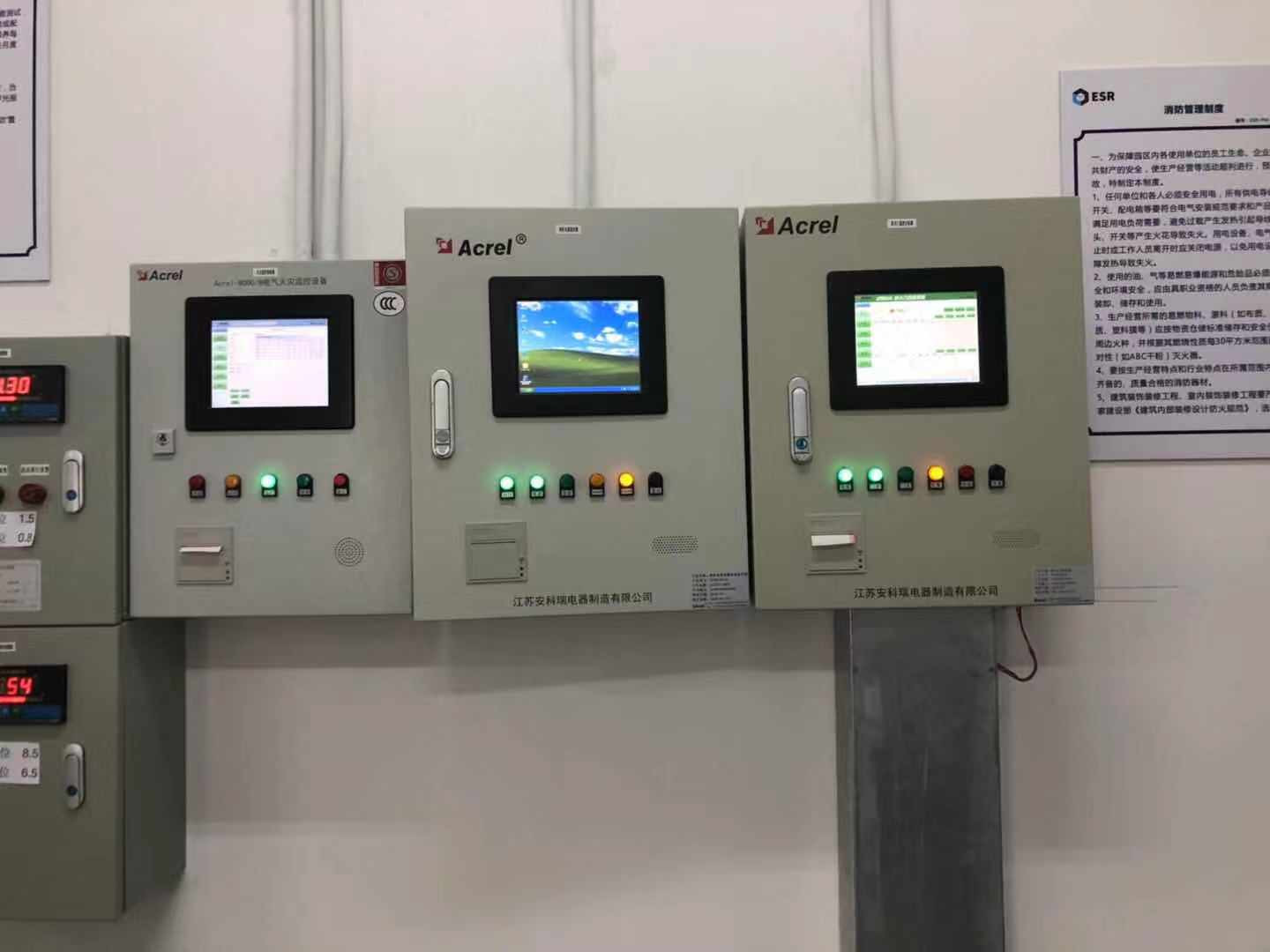

3.3 de toepassingsfoto's van het materiaalgebied

4. Conclusie

Het AFPM-de machts controlesysteem van het brandbestrijdingsmateriaal kan het mislukkingstarief van de voeding van brandbestrijdingsmateriaal effectief verlagen en de normale bedrijfsvoering van brandbestrijdingsmateriaal verzekeren, daardoor verstrekkend sterke technische ondersteuning voor de normale bedrijfsvoering van brandbestrijdingsmateriaal, zullen de evacuatie en de redding van personeel in het geval van een fire.AFPM-de machts controlesysteem van het brandbestrijdingsmateriaal brandbestrijdingsmateriaal, „begeleiden“ en zullen een efficiënte rol in het beschermen van het leven van mensen en het bezit van de staat spelen.

Verwijzingen

[1]. Zhong Chou. De toepassing van stroommeters in de subpuntmeting van stroom in grote openbare gebouwen [J]. De moderne Bouw Elektrische 2010,6

[2]. Acrelco., Ltd het Handboek van de Productselectie. 2018.01

[3]. GB50116-2014 code voor brandbeveiliging van de bouw van ontwerp [S].

[4]. GB28184-2011 de voeding controlesysteem van het brandbestrijdingsmateriaal [S].
