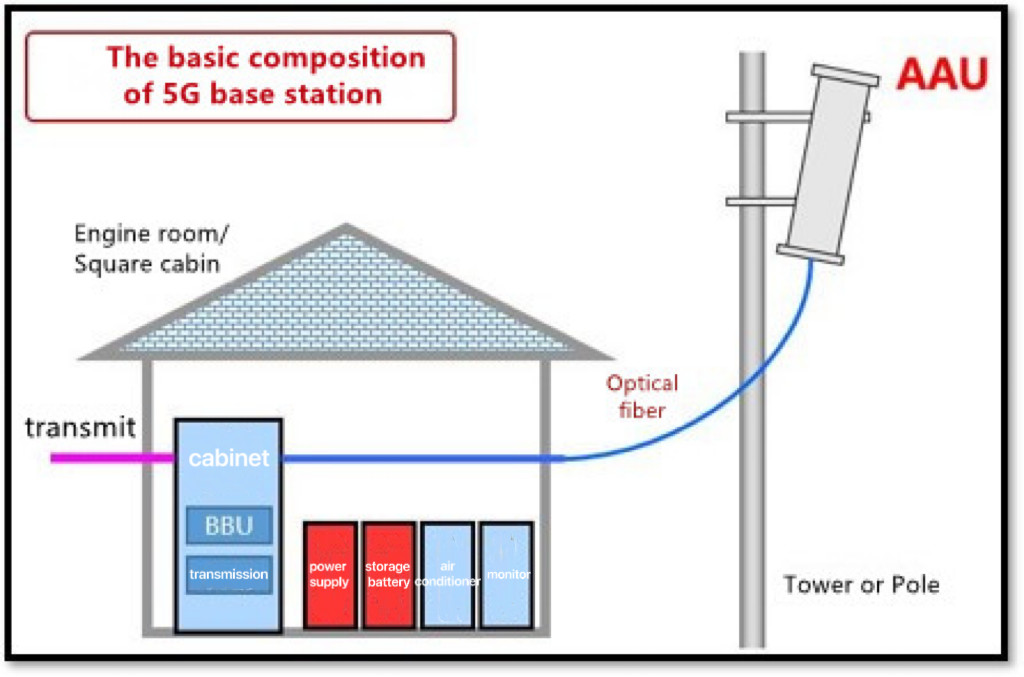

In het algemeen, omvatten de basisstations van 5G hoofdzakelijk BBU+AAU
Basisstationruimte: hoofdzakelijk uitgerust met signaalzendontvangers, controleapparaten, brandblusapparaten, voedingmateriaal en airconditioningsmateriaal.
Basisstation de controle keurt over het algemeen een structuur goed op drie niveaus: centrale controle hoofdpost, subcontrolecentrum, en basisstationplaats.
Het controlerende centrum is verantwoordelijk voor het toezicht en het beheer op al materiaal van de basisstationmacht en het ruimtemilieu binnen het volledige controlenetwerk.
Het sub-controlecentrum is verantwoordelijk voor het het toezicht en het beheer op aangedreven airconditioners en milieu van de basisstationruimte binnen een bepaald gebied van het controlenetwerk.
De basisstationplaats is slechts de oorzaak van gegevensverzameling en controle van het machtsmateriaal en het milieumateriaal van de basisstationruimte in een specifiek mobiel basisstation.
Structuur van Controlesysteem van het Basisstation het Dynamische Milieu:
Er zijn 2 types van basisstationplaatsen (alle-in-één type; master-slave type), wat verzamelen en gegevens van het machtsmateriaal (leidingenelektriciteit, dieselmotor, UPS, batterij, enz.) en het materiaal controleren van het ruimtemilieu (temperatuur en vochtigheid, wateronderdompeling, rookopsporing, enz.)
Diagram van de Distributie Controlesysteem van de Basisstationmacht:
Topologiediagram van BasisstationEnergieverbruik die controleren:
De Distributie van de BasisstationWisselstroom Controle
- De Doos van de Wisselstroomdistributie:
Productselectie:
|
De enige meter in drie stadia van het lijndin spoor
ADL400
|
|
Controlerende leidingen electricity&diesel motor
De voeding van AC/DC 85-265V
80A directe toegang of 5A-CT toegang
RS485 mededeling
|
|
De enige meter in drie stadia van het lijndin spoor
ADW300
|
|
Controlerende leidingen electricity&diesel motor
De voeding van AC/DC 85-265V
Tot de directe toegang van 660V 5A
4DI&2DO
RS485 mededeling
|
|
Enige lijn ingebedde meter
AMC96L-E4
|
|
Controlerende leidingen electricity&diesel motor
De voeding van AC/DC 85-265V
Tot de directe toegang van 660V 5A
4DI&2DO
RS485 mededeling
|
|
De multi-lijn bedde draadloze meter in
AMC300L
|
|
De airconditioning van controleleidingen electricity&diesel engine& het &lighting, enz.
De voeding van AC/DC 85-265V
Maximumtoegang 18 eenfasig of 6 in drie stadia
4 passieve actieve Di van DI&2DO&2
RS485 mededeling
|
|
De meter van het multi-lijndin spoor
DTSD1352-4S
|
|
De airconditioning van controleleidingen electricity&diesel engine& het &lighting, enz.
De voeding van AC/DC 85-265V
Maximumtoegang 12 eenfasig of 4 in drie stadia
mA niveauct toegang (kristalhoofd)
4 passieve actieve Di van DI&1DO&2
RS485 mededeling
|
|
De meter van het multi-lijndin spoor
AMC200
|
|
De airconditioning van controleleidingen electricity&diesel engine& het &lighting, enz.
De voeding van AC/DC 85-265V
Maximumtoegang 24 eenfasig of 8 in drie stadia
mA niveauct toegang (kristalhoofd)
4 passieve actieve Di van DI&2DO&2
4 NTC-temperatuurmeting,
1 temperatuur en vochtigheid
RS485 mededeling
|
De Distributie van de Basisstationgelijkstroom Macht Controle
- Het Kabinet van de omschakelingsvoeding
Productselectie
|
DIN-spoormeter
Amc16l-DETT
|
|
Algemeen & Mobiele controle & Telecommunicatie & Unicom & Uitzending en andere communicatieapparatuur
De levering van gelijkstroom -48Vpower
Maximum 6 gelijkstroom lijntoegang
De sensortoegang van de output0-5v huidige Zaal
Met output ±12V om macht aan Zaalsensor te leveren
RS485 mededeling
|
|
DIN-spoormeter
Djsf1352-RN
|
|
Algemeen & Mobiele controle & Telecommunicatie & Unicom & Uitzending en andere communicatieapparatuur
DC24V/48Vorac/dc85-265v voeding
Maximum 2 gelijkstroom lijntoegang
Sensor van de output0-5v de huidige Zaal of 75mV-shunttoegang
Met output ±12V om macht aan Zaalsensor te leveren
RS485 mededeling
|
|
De draadloze meter van het multi-lijndin spoor
AMC200
|
|
Algemeen & Mobiele controle & Telecommunicatie & Unicom & Uitzending en andere communicatieapparatuur
De voeding van gelijkstroom -48V
Maximum 12 gelijkstroom lijntoegang
4 NTC-temperatuurmeting
1 temperatuur en vochtigheid
Met output ±12V om macht aan Zaalsensor te leveren
RS485 mededeling
|
|
Huidig Hall Sensor
AKHC
|
|
Het wederopbouwproject keurt open type goed
Het nieuwe project keurt gesloten type goed
0-5V output
±12V voeding
|
