Acrel ASL100-P640/30 KNX slim licht 640mA 30V voedingsmodule

Productomschrijving

Beschrijving

1. Overzicht

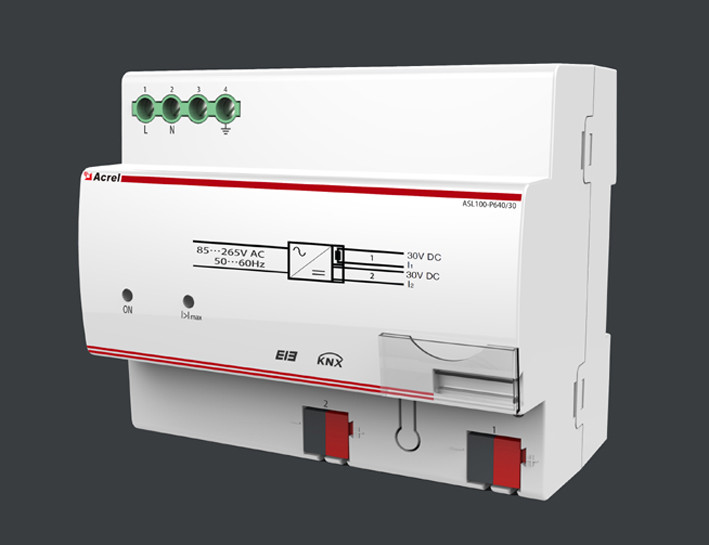

De ASL100-P640/30 buskrachtmodule (hierna "stroomtoevoer" genoemd) is een buskrachtbron op basis van het Acrel-bus intelligente besturingssysteem.Alle besturingsmodules op de bus zijn gekoppeld aan de stroomtoevoer door de choker in de stroomtoevoer. Dit product voldoet aan de bedrijfsnorm Q31/0114000129C032-2017 ASL100 Intelligent Lighting Control System. De bus is verbonden met de standaard EIB-bedradingsterminal en de standaard KNX-bus.Nadat de resettoets op de module is ingedrukt, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallyAls de stroomvoorziening tijdens het gebruik langer dan 20 seconden moet worden afgesneden, moet de stroomleiding worden afgesneden.Deze hulpstroomvoorziening kan de externe voedingsmodule activeren, zoals IP-module en touchscreen enzovoort.

2Specificatie en model

3. Technische parameters

4Configuratie

Installatie notities: deze module is van toepassing op 35mm spoor installatie. U hoeft alleen de module in het spoor te klemmen. Het is in orde om de stroominvoer eind te verbinden met de gewone netcircuit.Het aardingssymbool wordt waargenomen op de bedrading terminalHet wordt dus aanbevolen de terminal te verbinden met een PE-lijn.

Er moet voor worden gezorgd dat de werking, installatie, test en onderhoud van de module tijdens de installatie correct zijn.

5Elektrische bedradingsdiagram

1 Invoerterminal van de hoofdinstallatie
2 Overstromingsindicator
3 Loopindicator
4 DC-spanningsbedradingsterminals
5 Reset toets
6 KNX busterminal (communicatie bijgevoegd)
7 Reset-indicator
8 Etiketten

6. Aanvraaggids

De serie van stroommodules is voornamelijk bestemd om het systeem te voorzien van stroom.De uitgang verbindt andere modules met het systeem via de KNX-bus. De voedingsmodule kan op andere bedieningsmodules op dezelfde tak worden aangedreven.

6.1 Productkenmerken

De serie van stroommodules is de standaardstroomvoorziening van het KNX/EIB-systeem met een uitgangsstroom van 640 mA. Deze stroommodule kan maximaal 64 besturingsmodules aansturen en is aangesloten met busreset,overstromingsindicatie en kortsluitingsbeschermingIndien een tak twee stroomvoorzieningen heeft, moet de lengte van de buskabel tussen de stroomvoorzieningen niet minder dan 200 m bedragen.

Deze power module kan spanning leveren voor de bus, het bussignaal koppelen en de spanning van het KNX/EIB-systeem controleren.de stroomtoevoer kan één 30V hulpstroomstroomvoorziening leveren om spanning te leveren voor andere externe voorzieningen (zoals een touchscreen en een IP-gateway), enz.).

6.2 Beschrijving van de parameters

De voedingsmodule moet zorgvuldig elektrisch worden aangesloten als voedings- en signaalkoppelingseenheid van het gehele systeem om persoonlijk letsel als gevolg van een foutieve aansluiting te voorkomen.De maximale lengte van de buskabel tussen de krachtimodule en de andere bedieningsmodules mag niet meer dan 350 m bedragen.De lengte van de buskabel tussen twee stroomleveranciers op dezelfde tak mag niet minder dan 200 m bedragen.

De energie-module is met het hele systeem verbonden via de standaard EIB-bedradingsterminal en de standaard EIB-kabel.de rijindicator op de module is normaal aanAls het systeem moet worden uitgeschakeld voor reset (kortdurende stroomonderbreking), is het goed om op de resetknop op de module te drukken.de bushersteltijd duurt meer dan 20 seconden (de herhaaldelijke knop wordt genegeerd)De op de bus aangesloten besturingsmodule herstelt naar zijn oorspronkelijke staat.als een besturingsmodule een kortsluiting heeft of het hele systeem tijdens het gebruik overstroomt en de stroomvoorziening langdurig moet worden afgesloten;De module zal automatisch de stroomvoorziening van de bus afsluiten en de indicator op de module zal aan zijn.

7. Notities

1. Controleer of het apparaat beschadigd is voordat u het apparaat gebruikt. In geval van beschadiging verzoekt u de verkoper om het apparaat te vervangen om elektrische lekkage tijdens het gebruik te voorkomen en lichamelijk letsel te voorkomen.
2. Installeer de module met de stroomstoring. Als de module niet kan worden vervangen met de stroomstoring, vraag dan het professionele personeel om de operatie volgens de situatie uit te voeren.
3. Sluit de module aan met de bus voor het debugen. Controleer of de loopindicator normaal is. Bewerk de programmeringsknop en controleer of de programmeringsindicator normaal werkt.Als de indicator abnormaal werkt, neemt u contact op met het desbetreffende personeel.
4. Bevestig of de bus en de computer correct zijn aangesloten voordat de parameter wordt gedownload.
5. Selecteer de standaard EIB-kabel met gedraaide paren als communicatiekabel en gebruik de standaard KNX-bedradingsterminal.
