Het Controlesysteem van de Acrel h3g-Ta Batterij voor UPS-controle
Contact Persoon : Dina Huang
Telefoonnummer : 18761502682
WhatsApp : +8618761502682
| Min. bestelaantal : | 1 pc | Verpakking Details : | Verpakking |
|---|---|---|---|
| Levertijd : | 5-8 werkdagen | Betalingscondities : | T/T |
| Levering vermogen : | 5000pc/Day |
| Plaats van herkomst: | China | Merknaam: | Acrel |
|---|---|---|---|
| Certificering: | CE | Modelnummer: | ABAT100-S |
|
Gedetailleerde informatie |
|||
| Relatieve luchtvochtigheid: | 5%~95% | Atmosferische drukintensiteit: | 80 tot 110 kPa |
|---|---|---|---|
| Stroomvoorziening: | Gelijkstroom 24V | ||
| Markeren: | ABAT100-S - Loodzuurbatterijbewakingsmodule,datacenter Loodzuurbatterijbewakingsmodule,ziekenhuizen Loodzuurbatterijbewakingsmodule |
||
Productomschrijving
Batterij online-bewakingssysteem
ABAT100-HS-collectormodule
Acrel ABAT100-serie batterij online monitoring systeem kan batterij operationele informatie zoals spanning, interne weerstand en interne temperatuur, met inbegrip van SOC en SOH,en kan een vroegtijdige waarschuwing en batterij-equalisatie bieden voor de batterijen die niet werken om de back-uptijd van het batterijpakket te garanderen en de levensduur van het batterijpakket te verlengen. Het systeem heeft monitoringsfuncties en is eenvoudig te installeren, onderhouden en te gebruiken. Het systeem bestaat voornamelijk uit ABAT100-S single battery monitoring module, ABAT100-C group battery monitoring module,ABAT100-HS-collectormodule en touchscreen, enz. Het alarm en realtime gegevens kunnen worden opgevraagd en parameters kunnen worden ingesteld via het touchscreen,Het is mogelijk om de monitoringsplatform te kiezen om een centraal beheer in het netwerk te realiseren..
Modules voor de controle van loodzuurbatterijen
| Productmodule | ||||||||||||||||||||||||||||
| Model | Beschrijving van de functie | |||||||||||||||||||||||||||
| ABAT100-HS | DC24V-invoer, één voor het beheer van een groep batterijen, tot 120 batterijen in een groep. | |||||||||||||||||||||||||||

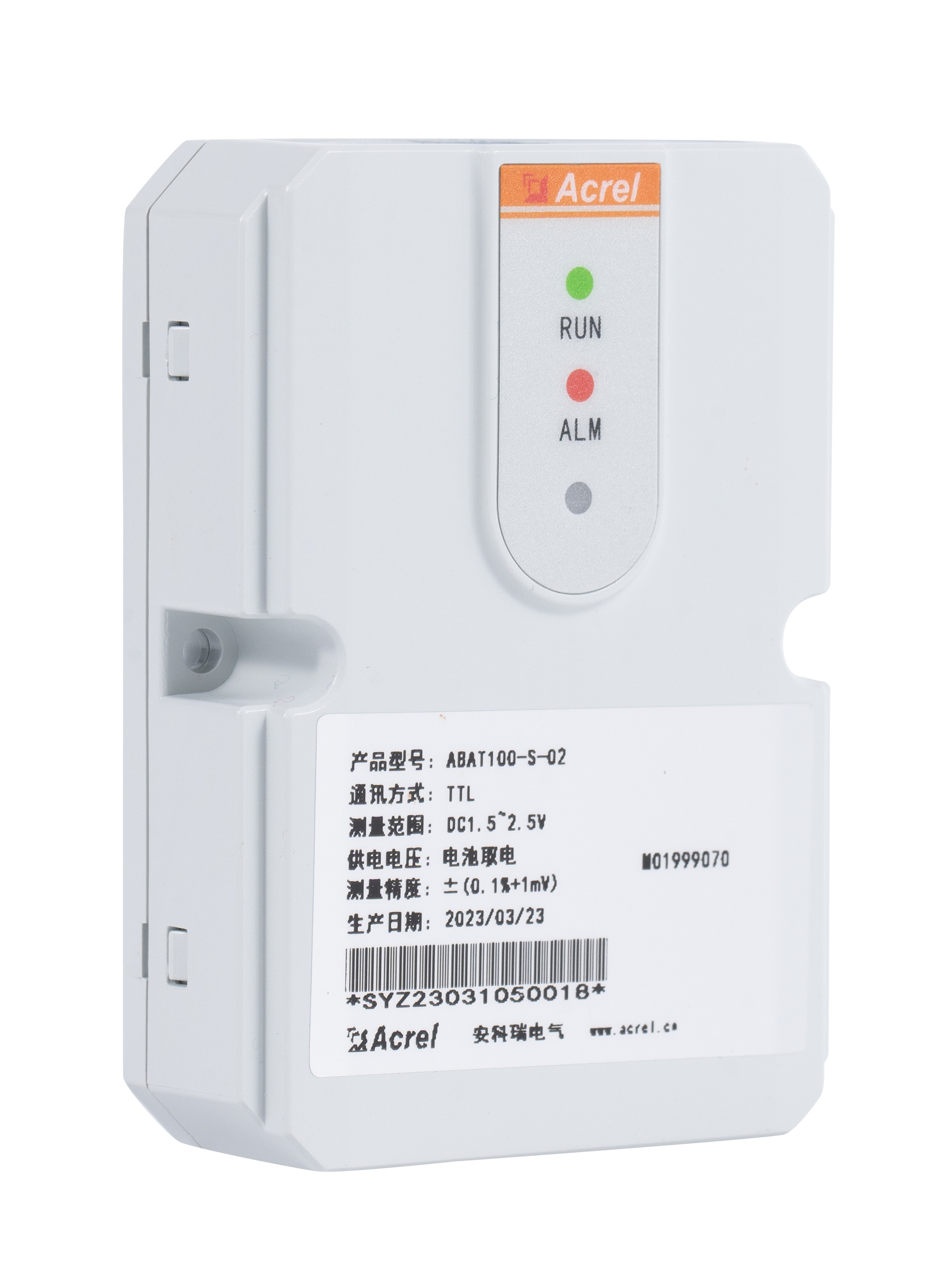

| ABAT100-S-02 | Monitor één 2V batterij, monitor batterijspanning, interne weerstand en negatieve terminale temperatuur. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Monitor één 6V batterij, monitor batterijspanning, interne weerstand en negatieve terminale temperatuur. |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | Monitor één 12V batterij, monitor batterijspanning, interne weerstand en negatieve terminale temperatuur. |
|||||||||||||||||||||||||||
| ABAT100-C | Monitor één laad-/ontladingsstroom met een omgevingstemperatuur met een maximum stroombereik van 1000A. |
|||||||||||||||||||||||||||
Afmeting
Technische functies
| Functie | Beschrijving |
| Onlinecontrole | 24 uur per dag online bewaking, één batterij per module, bewaking van spanning, interne weerstand en negatieve terminale temperatuur; |
| Hoog nauwkeurige meting | een vermogen van meer dan 50 W; |
| Test van de interne weerstand van de batterij | automatische periodieke meting van de interne weerstand van elke batterij, onder controle van de collectie; |
| Ontwerp voor een laag vermogen | handmatig in de lage-vermogenmodus gaan, S-module trekt stroom van de batterij tot 0,5 mA; |
| Ontwerp tegen verstoring | Een hoog anti-interferentie-ontwerp, dat de golfinterferentie van een hoogvermogen-hoge-frequentie-UPS kan blokkeren; |
| Communicatieprotocol | MODBUS-RTU-protocol; |
| Installatiemethode | een vergrendeling van de vergrendeling van de vergrendeling van de vergrendeling; |
| Signaallamp | Rode en groene LED-lichten, groen licht als vermogen, rood licht als indicatorlicht; |
Technische parameters
| Technische parameters | Beschrijving | ||
| Werkomgeving |
Werktemperatuur: -10°C-50°C; Relatieve luchtvochtigheid: 5% tot 95%; de intensiteit van de atmosferische druk: 80-110 kPa; |
||
| Monitoringvermogen | Eén S-module bewaakt één batterij. | ||
| Toezichtingsgebied | 2V, 6V, 12V batterij met een capaciteit van minder dan 3000AH | ||
| Meetbereik en nauwkeurigheid | Inhoud van de meting | Toepassingsgebied | Precisiteit |
| Eenvoudige spanning | 2V, 6V, 12V | ± 0,1% | |
| Eenmalige interne weerstand | 50 ‰ 65535 uΩ | (Resolutie) 1 uΩ | |
| Negatieve temperatuur | -5°C+105°C | ± 1°C | |
|
Vermogenseisen
|
rechtstreeks vanaf de gecontroleerde batterij, 2V-module normale werking van de absorptie-stroom van 10mA, het maximum is niet meer dan 13mA, 6V, 12V-module normale werking van de absorptie-stroom van 5mA,maximaal 7 mADe consistentie van de absorptie van de verschillende modules is zeer hoog. | ||
| Bescherming | Meescircuit en stroomcircuit met twee beschermingsniveaus, met omgekeerde verbindingsbescherming en opto-isolatie; | ||
| Communicatie-interface | UART-poort, ondersteunt MODBUS-protocol | ||
| Isolatie weerstaan spanning | 2000VAC | ||
| Gewicht | 90 g | ||
Netwerk
Netwerkoplossing 1: Serial Port Acquisition Network-oplossing met aanraakscherm:
Netwerkoplossing 2: Acrel EMS, EIOT Platform Netwerkoplossing:
Opmerking:
ABAT100-HS: men beheert 1 groep batterijen, maximaal 120 batterijen in één groep;
ABAT100-S-02/6/12: detecteert 2/6/12V batterij, detecteert ook batterijspanning, interne weerstand en negatieve temperatuur;
ABAT100-C: detecteert 1 ladings-/ontladingsstroom en 1 omgevingstemperatuur, met een maximaal stroombereik van 1000A;
Foto ter plaatse
