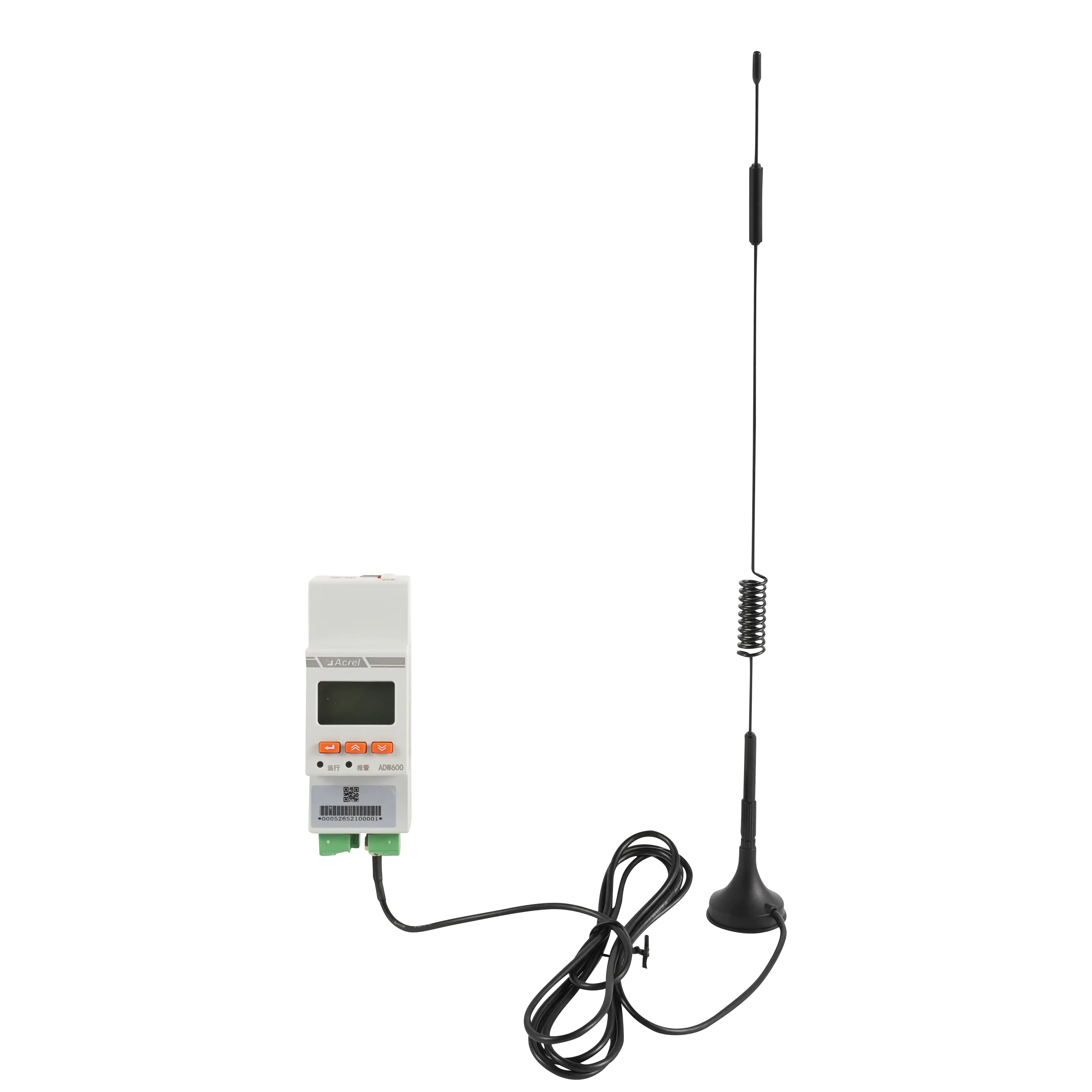

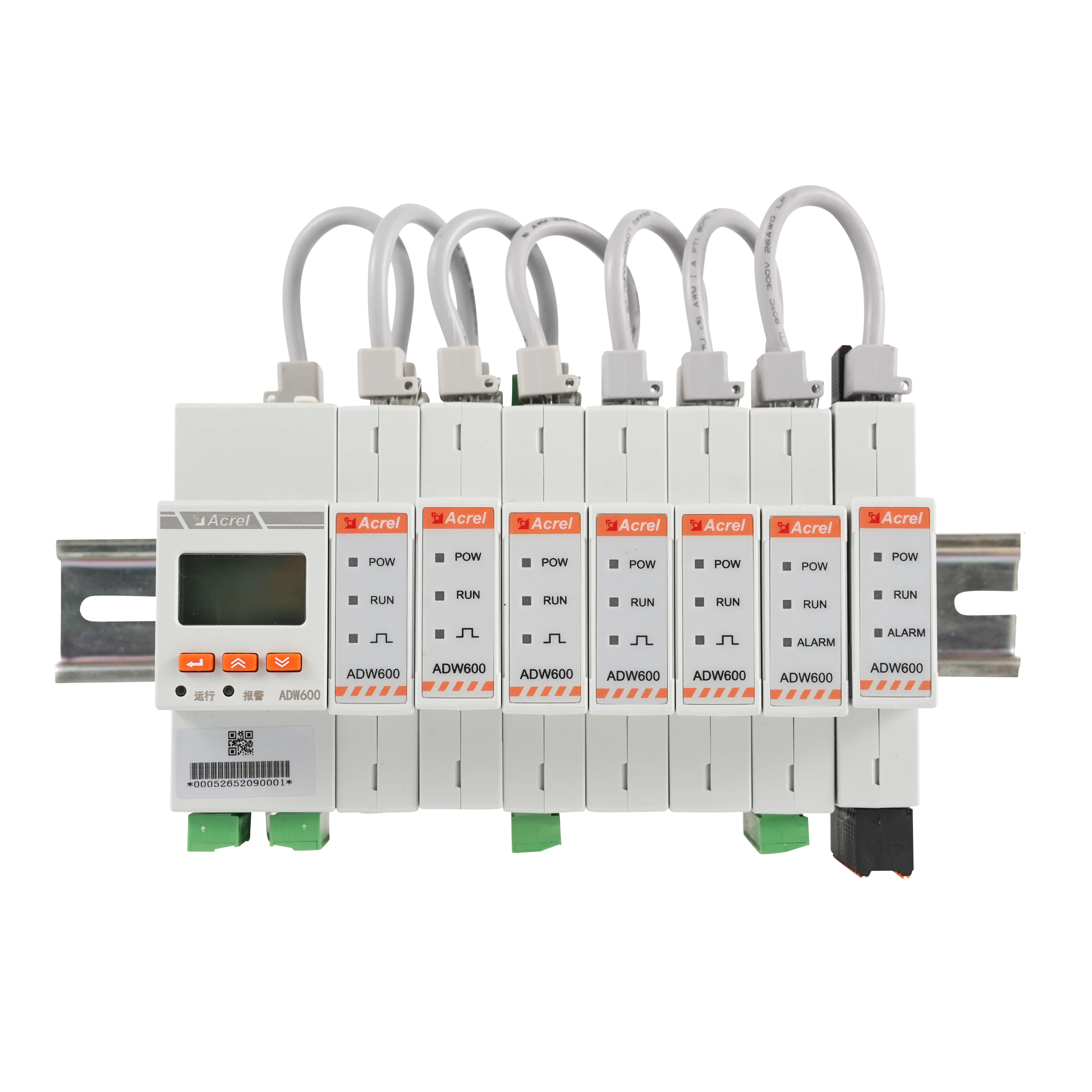

ADW600 Multi Circuits Power Metering Module

Productomschrijving

Beschrijf

• De ADW600 is een geavanceerde IoT-gebaseerde energiebewakingsoplossing die is ontworpen voor moderne elektriciteitsdistributiesystemen.driefasige energiebewakingMet de opstelling van het systeem is het mogelijk de spanning, stroom, vermogen en het energieverbruik in meerdere schakelingen nauwkeurig te meten.meting van de stroom in meerdere circuits, is de ADW600 ideaal voor toepassingen waarbij gecentraliseerde monitoring van verdeelde belastingen vereist is.

  Deze slimme energiemeter integreertmeting van spanning en vermogen met hoge nauwkeurigheidDe IoT-geïntegreerde architectuur maakt naadloze gegevensoverdracht mogelijk voor real-time analyse en remote management.Ondersteunend efficiëntindustrieel en commercieel energiebeheer.

  De ADW600 wordt veel gebruikt inElektrische laadstations, datacenters, commerciële gebouwen en elektriciteitsdistributiesystemenHet biedt gedetailleerde inzichten over energie en verbetert de operationele zichtbaarheid.en verbeteren van de systeemveiligheid.

  Met zijn compacte ontwerp en krachtige functionaliteit is de ADW600 een betrouwbare oplossing voor de volgende generatieslimme energiebewaking en IoT-toepassingen voor energiebeheer.

  Specificaties

  ---

  ADW600-U	Nominale spanning	3 × 57,7/100V, 3 × 220/380V, 3 × 100V, 3 × 380V
  	Spanningsnauwkeurigheid	00,5%
  	Frequentie.	45-65 Hz
  	Energieverbruik	< 0,5VA (elke fase)
  ADW600-I	Invoerstroom	D10:0.03-0.15(6)A,D16:0.8-2(100) A,D24:3.2-8(400) A,D36:4.8-12 ((600) A
  	De nauwkeurigheid van de actieve energie	Klasse B
  	Breedte van de energiepuls	80±20 ms
  	Actieve energiespulsconstante	D10:6400imp/kWh,D16:400imp/kWh,D24:100imp/kWh,D36:60imp/kWh
  	Energieverbruik	< 1VA (elke fase)
  ADW600-K	DI	4-kanaals passieve invoer, ingebouwde DC12V-stroomtoevoer
  	DO	2-kanaals passieve uitgang, capaciteit AC230V/DC30V, 3A
  ADW600-TL	Temperatuurmeting	12-kanaals temperatuurmeting, nauwkeurigheid:±2°C, met 12 temperatuurmetingsleidingen.
  	Residuele stroommeting	4-kanaals residuele stroommeting, invoerbereik tot 1 mA, nauwkeurigheid 1%, reststroomtransformator moet apart worden aangeschaft
