Rail Mounted 85-265V Solar DC Power Meter Supports Modbus-RTU Protocol

Contact nu

Op rails gemonteerd van de de Machtsmeter van 85-265V Zonnegelijkstroom de Steunen modbus-RTU Protocol

Min. bestelaantal :	1	Prijs :	USD 133 PCS
Levertijd :	5-8 het werkdagen	Betalingscondities :	L/C, T/T
Levering vermogen :	2000000 per dag

Plaats van herkomst:	Jiangsu, China	Merknaam:	Acrel
Certificering:	ISO/CE	Modelnummer:	DJSF1352

Gedetailleerde informatie

Markeren:

265V zonnegelijkstroom-Machtsmeter

85V zonnegelijkstroom-Machtsmeter

De meter van modbus-RTU gelijkstroom kWu

Productomschrijving

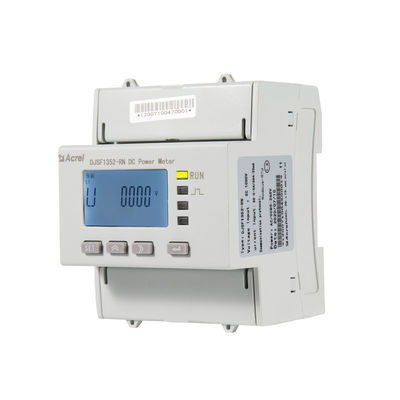

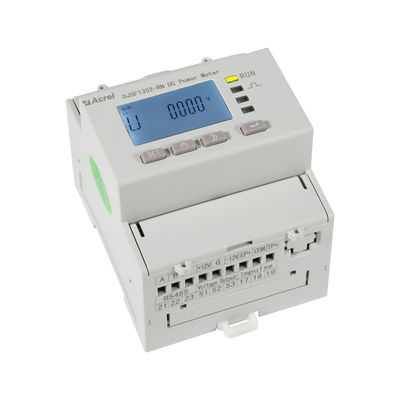

Djsf1352-RN Op rails gemonteerde gelijkstroom-Machtsmeter

●RS485 communicatie interface

●Steunen modbus-RTU protocol

●De output van het relaisalarm en digitale inputfunctie

●Plaats de verhouding, het alarm, en de mededeling door de sleutels van het meterpaneel volgens verschillende vereisten

●Gebeurtenisopname van schakelaar (Modbus-protocol), programmering en gebeurtenis plaatsende verslagen, de functie van de onmiddellijke en timingsvorst van gegevens, de maximum en minimumfunctie van de waardeopname van voltage en huidige macht

Kenmerk

Mededeling	Vertoning	Geschatte U en I
RS485 (modbus-RTU) DL/T 645-2007	LCD vertoning	Voltage: Gelijkstroom 0-1000V Stroom: Shunt: 0-75mV, Zaalsensor: 0-20mA, 4-20mA, 0-5V, 0-10V 3× 1(6) A, 3× 10(80) A

Functie

Nauwkeurigheid
Klasse 1

Voeding (zelfbevoorrading)
AC/DC 85-265V of DC24V (±10%) of DC48V (±10%)

Inputconsumptie
Voltage: ≤0.2VA huidige ≤0.1VA

Afmeting (L*W*H)

72*73*89.8mm

Installatie

DIN35mm op rails gemonteerd

Schakelaarrelais

GELIJKSTROOM 30V/3A AC 220V/3A

Technische parameters

Technische parameters		Index
Input	Nominale waarde	De waaier van de voltageinput	Huidige input
		Gelijkstroom 0-1000V	Shunt: 0-75mV Zaalsensor: 0-20mA, 4-20mA, 0-5V, 0-10V etc.
	Overbelasting	geschatte 1.2times (ononderbroken); 2times rated/1 tweede
	Machtsconsumptie	Voltage: ≤0.2VA, Current≤0.1VA
Nauwkeurigheid		Klasse 1
Functie	Vertoning	segmentlcd scherm het met 8 bits (LCD)
	Communicatie interface	Infrarood RS485,
	Communicatie protocol	Modbus-RTU, DL/T 645-2007
	Schakelaar	Schakelaaroutput	2 relaisoutput, 2A/30VDC of 2A/250VAC
		Schakelaarinput	2 droge contactinput
	Impulsoutput	Een tweede impulsoutput, een output van de energieimpuls
		Zie de SYS->PLUS-vertoning in de montages van het metermenu. Bijvoorbeeld: De meter toont 100, wat 100imp/kWh is
Voeding	Voltagewaaier	AC/DC 85-265V of DC24V (±10%) of gelijkstroom 48V (±10%)
	Machtsconsumptie	≤3W
De machtsfrequentie weerstaat voltage		De ingevoerde voeding/het Voltage/de Huidige input/de Relaisoutput en de schakelaar voeren/de Communicatie interface/de Impulsoutput 3kV/1min in
Isolatieweerstand		≥400MΩ
Gemiddelde werkuren zonder hindernissen		≥50000h
Milieu	Temperatuur	Normale werkende temperatuur: - 25℃~65℃; Grens
	Vochtigheid	≤93%RH, geen condensatie, geen corrosief gas
	Hoogte	≤2500m

LCD Vertoning

Bedrading

Typische verbinding
