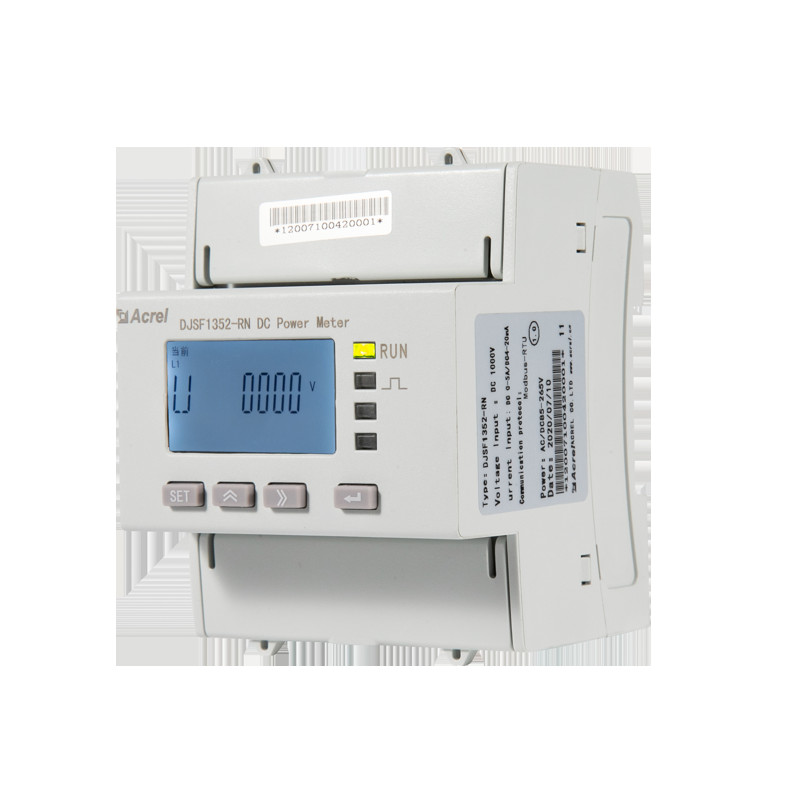

DJSF1352-RN/D-P1 Energiemeter

Min. bestelaantal :	1 stuk	Prijs :	3usd/pc
Levertijd :	2-3 dagen	Betalingscondities :	T/T
Levering vermogen :	5000 stuks per dag

Plaats van herkomst:	China	Merknaam:	Acrel
Certificering:	UL	Modelnummer:	DJSF1352-RN/D-P1

Gedetailleerde informatie
Meting:	kWu, kVarh, Macht, Stroom, Voltage	Huidige rating:	-/75mV (met Shunt); -/4~20mA (met Hall Sensor)
Standaardspanning:	0~1000V gelijkstroom	Communicatie:	RS485 (MODBUS-RTU)
Afbeelding:	LCD-scherm	Afmeting:	727187.8mm (LWH)
Installatie:	35mm DIN Spoor	stroomvoorziening:	85~265V AC/DC; 24V (±10%) gelijkstroom; 48V (±10%) gelijkstroom
Markeren:	DJSF1352-RN/D-P1 energiemeter , RN/D-P1 energiemeter

Productomschrijving

Algemeen

DJSF1352-RN gelijkstroomvermogensmeter op spoor met dubbele gelijkstroominvoerkanalen, ontworpen voor basisstations voor telecommunicatie, gelijkstroomoplaadstations, zonne-energie en andere toepassingen,Deze serie meters kan de spanning meten, stroom, vermogen en voor- en achterste energie enzovoort in het gelijkstroomsysteem.

Kenmerken

Dual Independent DC Circuits Monitoring

● Voor Twin EV Charger&Battery

● Inlaatspanning: DC 0~1000V

● Invoerstroom (door middel van shunt): 0~75mV

● Stroominvoer (door Hall Sensor): 0~5V, 0~10V, 0~20mA, 4~20mA

Ingebouwde bipolaire energiebron

● Stroomvoorziening voor Hall Effect CT

● Bereik: DC -12V ~ DC +12V

Optioneel dubbele RS485-communicatie

● Protocol: MODBUS-RTU

● 1 RS485 (standaard)

DO/DI-functie

● 2 DO (2A/30V DC; 2A/250V AC)

● 2 DI (droog contact)

HMI-toetsenborden voor programmeren

● Instelling van het parameterscherm

● Communicatie

Technische parameter

Technische parameters			Indicatoren
Invoer	Nominale waarde	Invoerspanningsbereik	Invoerstroom
		DC 0-1000V Zie het fysieke bedradingsdiagram	Shunt: 0-75 mV; Hall sensor: 0-20mA, 4-20mA, 0-5V, 0-10V enzovoort.
	Overbelasting	Overbelasting	1.2 keer gemeten (duurzaam); 2 keer gemeten/1 seconde;
	Energieverbruik	Energieverbruik	Spanning: ≤ 0,2VA, stroom ≤ 0,1VA
Klasse van nauwkeurigheid		Klasse 1
Functie	Afbeelding	8-bits LCD-scherm (LCD)
	Communicatie-interface	RS485, infrarood
	Communicatieprotocol	Modbus-RTU,DL/T 645-2007
	Schakelaar	Schakelaar-uitgang	2 Relais-uitgangen, 2A/30VDC of 2A/250VA
		Schakelaarinvoer	2 droge contactinvoerpunten
	Impulsautoutput	Een tweede uitgangspuls, een energie-uitgangspuls
		Zie de SYS->PLUS-weergave in het menu van de meter Bijvoorbeeld: De meter toont 100, wat 100imp/kWh is
Stroomvoorziening	Spanningsbereik	AC/DC 85-265V of DC24V ((± 10%) of DC48V ((± 10%)
	Energieverbruik	≤ 3W
Stromfrequentie weerstaan spanning		Power supply // Voltage input // Current input // Relay output and switch input // Communication interface / / Pulse output 3kV/1minPower supply // Relay output // Voltage input // Current input 3kV/1minPulse output // Communication interface // Switch input 2kV/1min
Isolatieweerstand		≥ 40M Ω
Gemiddelde werktijd zonder belemmeringen		≥ 50000 uur
Milieu	Temperatuur	Normale werktemperatuur: -25 °C tot +65 °C; de werktemperatuur van het voertuig: -40 °C tot +70 °C; Bergingstemperatuur: -40°C+80°C
	Vochtigheid	≤ 93%RH, geen condensatie, geen corrosief gas
	Hoogte	≤ 2500 m

Bedrading

DJSF1352-RN/D-P1 Energiemeter 5

met shunt

DJSF1352-RN/D-P1 Energiemeter 6

met sensor

Certificering

DJSF1352-RN/D-P1 Energiemeter 7
