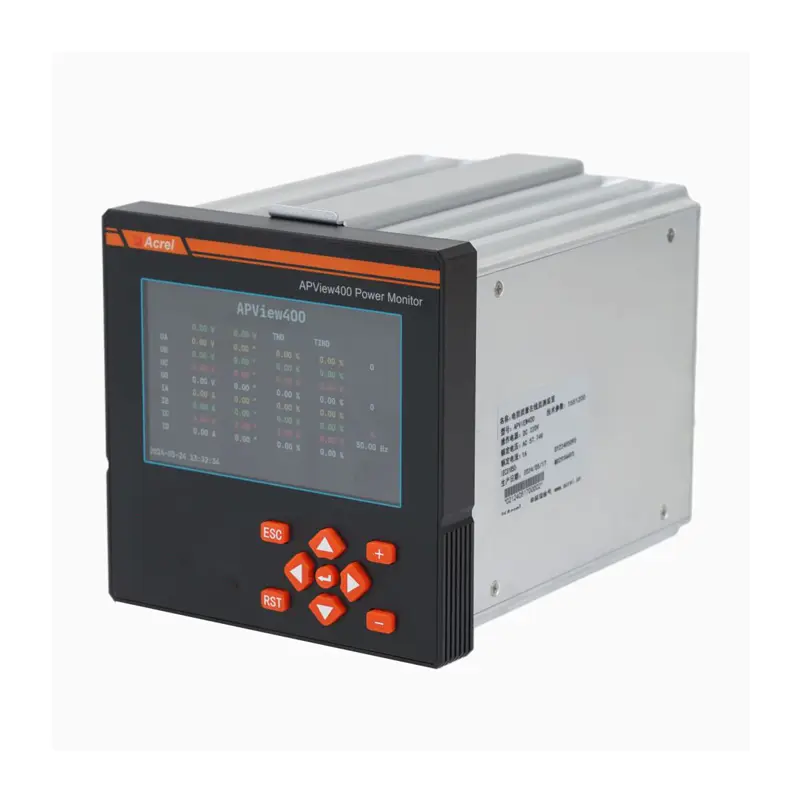

APView400 Klasse A Gecertificeerde Power Quality Analyzer

Productomschrijving

Beschrijf

• Acrel APView400 Power Quality Analyzer is een professioneel apparaat voor het monitoren van de stroomkwaliteit van PQM-systemen.Met geavanceerde functies zoals Storing Waveform Recording en Storing Direction DetectionHet kan meer dan 2000 golfvormen en 5000 Sequence of Events (SOE) registreren. Het heeft ook een zeer nauwkeurige meting, een hoogwaardig multi-core platform en een ingebed besturingssysteem.Het apparaat is geschikt voor stroomvoorzieningssystemen tot 35 kV en wordt veel gebruikt in industrieën zoals halfgeleiders.Het ondersteunt ook verschillende communicatieprotocollen zoals Modbus - RTU, Modbus - TCP en IEC61850 MMS,het maken van een alomvattende oplossing voor het toezicht op de kwaliteit van de stroom.

  Specificaties

  ---

  Technische parameter	Waarde
  Nominale waarde	wisselspanning:AC/DC220V, AC/DC110V of DC48V
  	wisselstroom:AC1A,5A;
  Overbelasting capaciteit	1.2In, continu werken
  	20 keer voor 1 seconde
  stroomvoorziening	Geclassificeerd: AC/DC220, AC/DC110V of DC48V
  	Toegestane afwijking: -20%-+20%
  	Energieverbruik: ≤ 15 W
  Energieverbruik	≤ 0,5VA (enkelfase)
  Het meten van woede	0-1,2 inch
  Digitale output	Mechanische levensduur: ≥10000
  	Uitgangsmodus: Passieve contacten
  	Schakelvermogen: ≤ 4000 W of ≤ 384VA
  	In staat stroom: ≥ 16A ((AC250V/DC24V) in de continue modus;
  	≥ 30 A voor korte termijn (200 ms)
  Eencprecision	Klasse 0.5
  	RMS-spanning: ± 0,1%
  	RMS-stroom: ± 0,1%
  	P,Q,S: ± 0,2%
  	Vermogensfactor:klasse 0.5
  	Spanningsverschuiving:00,1%
  	Frequentieafwijking: ± 0,001 Hz
  Communicatie	RS485, Modbus-RTU-protocol; Ethernet.
  Driedimensionele onbalans	Spanningsverlies: ± 0,15%
  	Stroomonbalans: ± 1%
  Stromfrequentie weerstaan spanning	Between stroomtoevoer set terminals en signaalinput, uitgang set terminals 2kV/1min (RMS)
  	Tussen de omhulsel en alle set terminals (behalve de set terminals met een referentie-spanning van minder dan 40 V) wisselstroom 4 kV
  Temperatuur	Operatie: -10°C+55°Copslag: -30°C-+80°C
  Vochtigheid	≤ 95% RH, geen condensatie, zonder corrosief gas
  Hoogte	≤ 2500 m

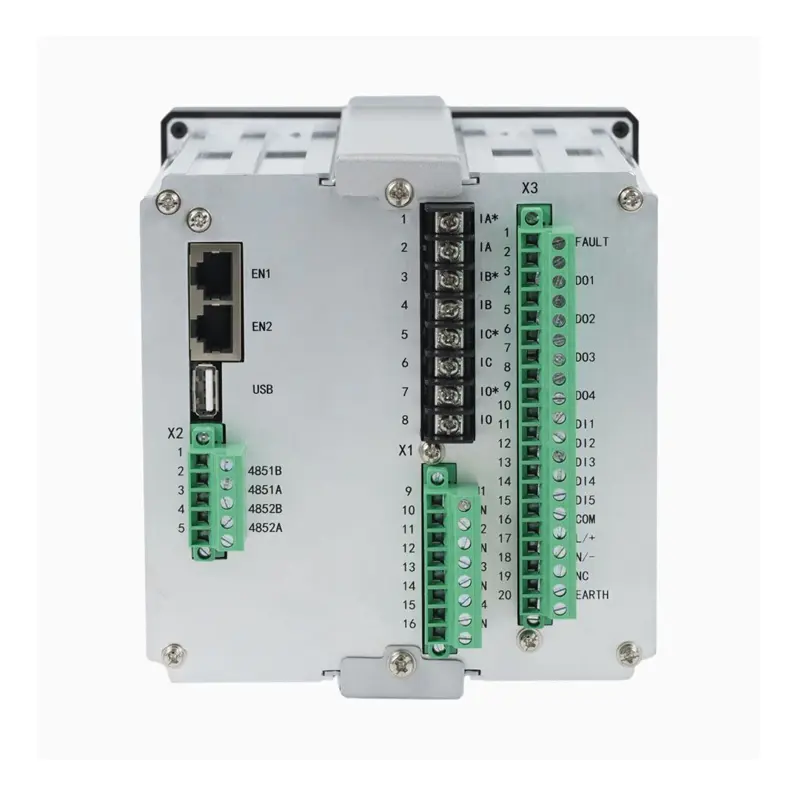

  Afmetings- en bedradingsdiagram

  ---





  Toepassingsscenario

  ---
