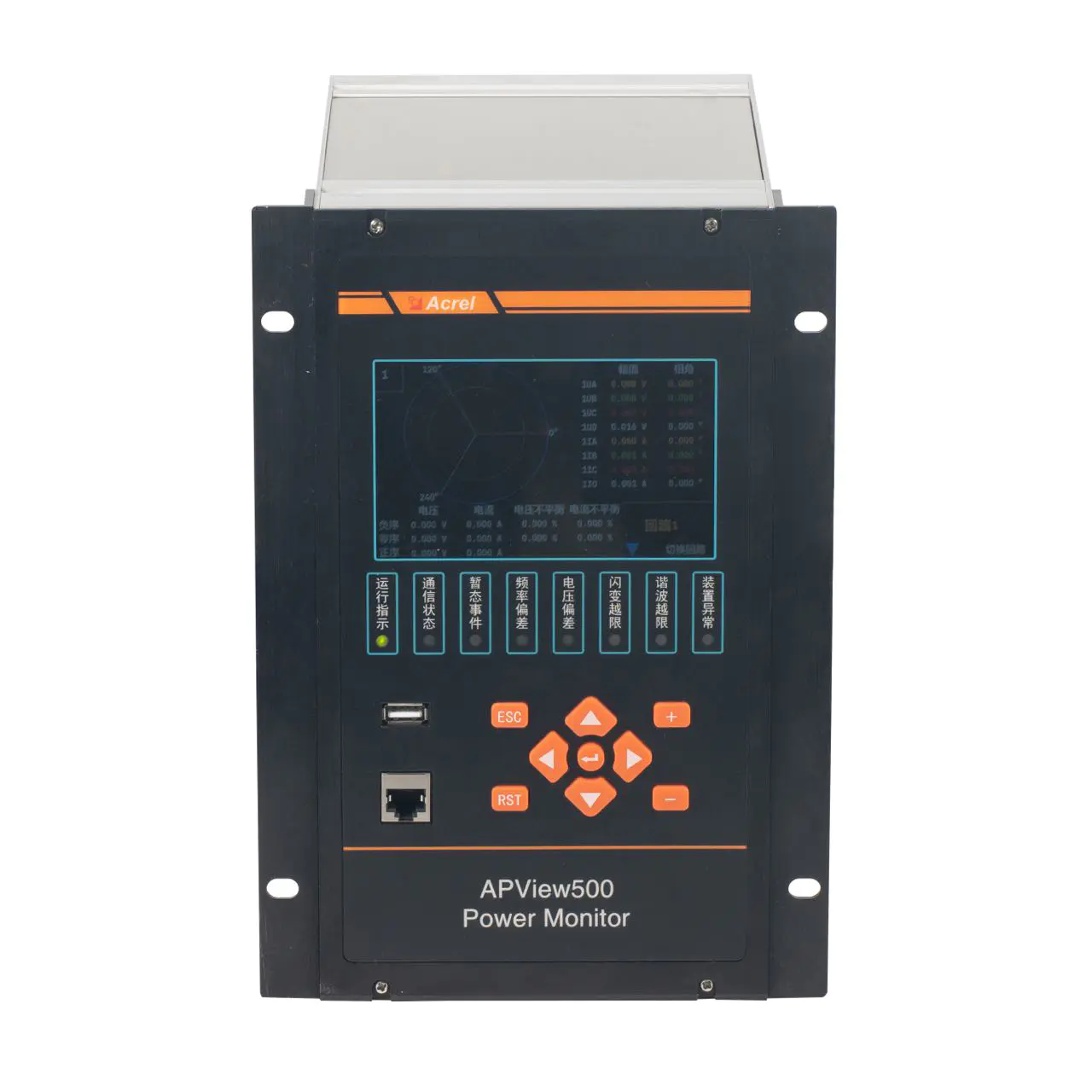

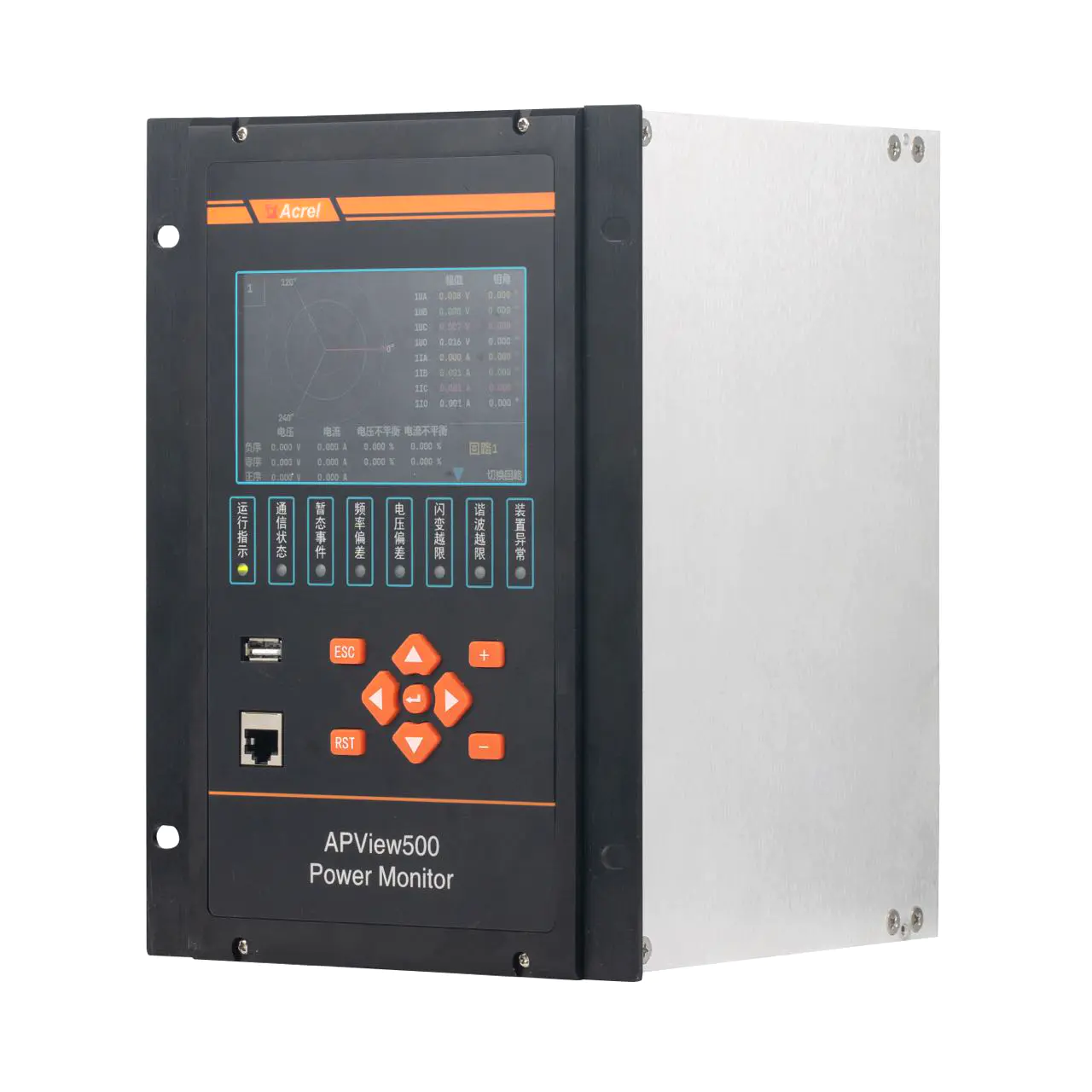

APView500 AC Three Phase CT access Panel Gemonteerd RS485 Power Analyzer

Productomschrijving

Beschrijving

• De Acrel APView500 is een hoogprecisie apparaat voor het monitoren van de stroomkwaliteit, ontworpen om te voldoen aan de IEC61000-4-30 standaard. Het biedt uitgebreide monitoringsmogelijkheden, waaronder 2e~63e harmonische meting, golfvormbemonstering, spanningsonbalans monitoring, flikkermonitoring en meetcontrole. Het apparaat ondersteunt het IEC61850 communicatieprotocol, wat zorgt voor naadloze integratie in moderne energiesystemen. Met zijn geavanceerde functies en hoge nauwkeurigheid is de APView500 ideaal voor industrieën zoals chemie, staal, metallurgie, ziekenhuizen, datacenters, transport en bouw, en levert betrouwbare gegevens voor analyse en verbetering van de stroomkwaliteit.

  Specificaties

  ---

  Technische Parameter	Waarde
  Nominale Waarde	AC spanning: AC/DC220V, AC/DC110V ≤384VA DC48V
  	AC stroom: AC1A, 5A;
  Overbelasting capaciteit	1.2In, continue werking
  	20 keer voor 1 seconde
  voeding	Nominaal: AC/DC220, AC/DC110V of DC48V
  	Toegestane afwijking: -20% tot +20%
  	Stroomverbruik: ≤15W
  Stroomverbruik	≤0.5VA (eenfasig)
  Meetbereik	0-1.2In
  Digitale uitgang	Mechanische levensduur: ≥10000 Uitgangsmodus:
  	Passieve contacten Schakelcapaciteit: ≤4000W
  	of ≤384VA Aan-stand
  	stroom: ≥16A (AC250V/DC24V) in de continue modus; ≥30A voor korte termijn (200ms)
  	Nauwkeurigheid Klasse 0.5
  RMS Spanning: ±0.1%	RMS Stroom: ±0.1%
  	P, Q, S: ±0.2%
  	Arbeidsfactor: Klasse 0.5
  	Spanningsafwijking: 0.1%
  	Frequentieafwijking: ±0.001Hz
  	Communicatie
  	RS485, Modbus-RTU protocol; Ethernet.
  Driefasige onbalans	Spanningsonbalans: ±0.15%
  Stroomonbalans: ±1%	Netfrequentie weerstandsspanning
  	Tussen de voeding set van terminals en de signaal ingang, uitgang set van terminals 2kV/1min (RMS)
  Tussen de behuizing en alle sets van terminals (behalve de set van terminals referentie spanning minder dan 40V) AC 4kV	Temperatuur
  	Bedrijf: -10°C tot +55°C Opslag: -30°C tot +80°C
  Vochtigheid	≤95% RV, geen condensatie, zonder corrosief gas Hoogte

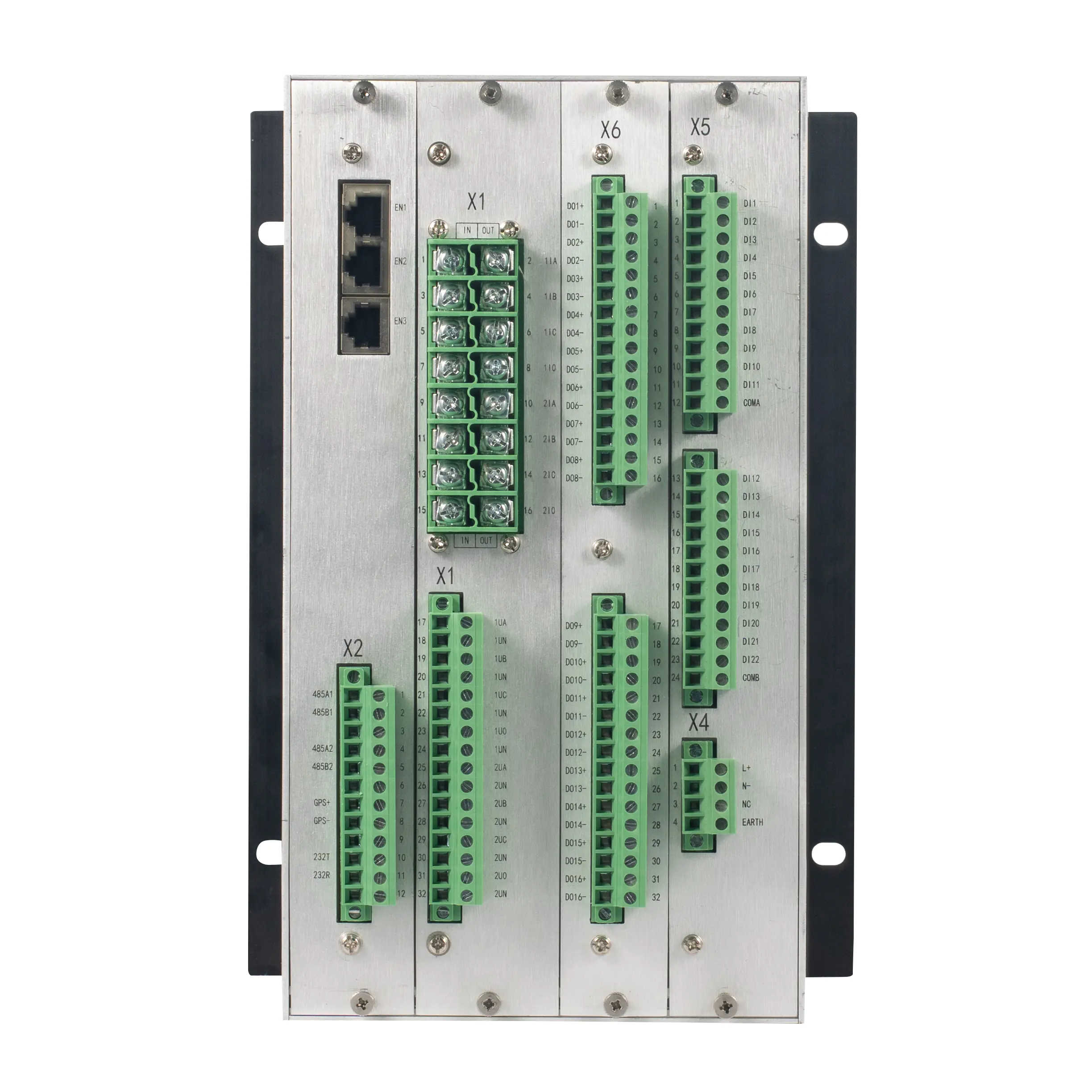

  ≤ 2500m	Afmetingen & Bedradingsschema
